Características

  • Marca Genérica
  • Modelo Step Down 3A
  • Microcontrolador LM2596
  • Voltaje de funcionamiento 4.0V ~ 35V DC
  • Voltaje mínimo de entrada recomendado 4V
  • Voltaje máximo de entrada recomendado 35V
  • Voltaje mínimo de entrada límite 4V
  • Voltaje máximo de entrada límite 35V
  • Capacidad de la memoria flash 0 kB

Descripción del producto

icutech Lanús Oeste te ofrece:

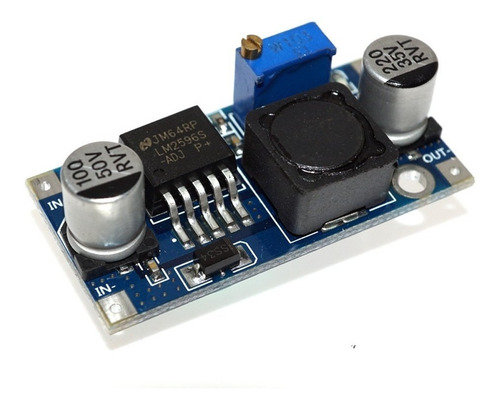

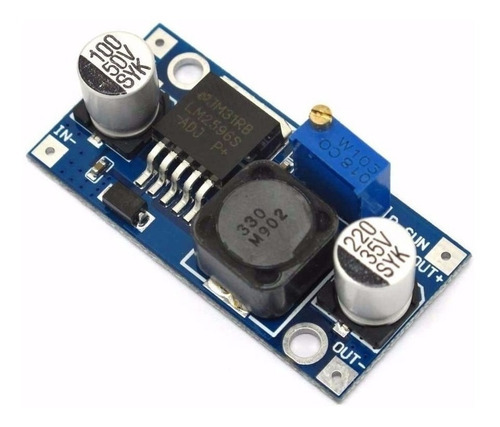

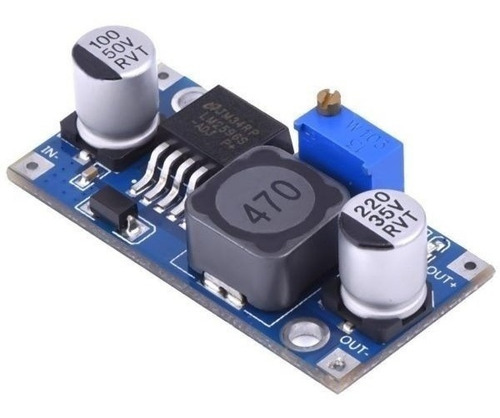

Fuente step down 3A
Tiene como función entregar una tensión de salida constante inferior a la tensión de entrada. Soporta corrientes de salida de hasta 3A, tensión de entrada entre 4.5V a 40V y tensión de salida entre 1.23V a 37V. La tensión de salida se selecciona mediante un potenciómetro multivuelta.

Tensión de entrada: 3 a 40V (DC)
Salida de tensión: 1.25V a 35V (DC) ajustable
Corriente Máxima de salida: 3A (por arriba de 2A necesita disipador)

Este circuito te permite tener una tensión regulada a partir de una fuente de alimentación con una tensión mayor, por ejemplo si tienes una fuente de 12V puedes regularlos a 5V, 3.3V, 2.2V, etc, para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, etc.

Este módulo esta basado en el Regulador DC-DC Step Down LM2596 que es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck. Es capaz de conducir una corriente de hasta 3A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. Este dispositivo está disponible con voltaje de salida ajustable. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.

El módulo convertidor LM2596 es un regulador de tipo conmutado, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.

ESPECIFICACIONES TÉCNICAS
Tensión de operación: 4.0V ~ 35V DC
Tensión de Salida: 1.23V ~ 30V DC Ajustable (La tensión de entrada debe tener al menos 1.5V más que la salida).
Corriente de Salida: máx. 3A, 2.5A recomendado (usar disipador para corrientes mayores a 2A).
Potencia de salida: 50-70W, utilizar disipador
Eficiencia de conversión: 92%
Regulación de carga: S (I) = 0.8%.
Regulación de voltaje: S (u) = 0.8%.
Frecuencia de Trabajo: 150KHz
Ripple en la salida:30mV (máx.) 20M bandwidth
Temperatura de trabajo: -40º ~ +85º
Protección de cortocircuito y sobre temperatura.
Aplicaciones: Reducir el voltaje de una fuente como una batería, una fuente de voltaje, cargadores de celular, etc., a un voltaje menor deseado utilizando un proceso muy eficiente comparado a los tradicionales reguladores lineales.
Dimensiones: 6.6cm x 3.9cm x 1.8cm.

Se entrega:

- Step down LM2596S 1.3V-35V

-------------------------------------------------------------------------------------------------------------------------------------------------
-Si tiene dudas, consulte, estamos para ayudarlo.

No te olvides de visitarnos. Estamos en Lanús Oeste, local a la calle, cerca del Parque Udabe y del Supermercado Coto de Av. Rivadavia. " icutech Lanús Oeste " asesoramiento y orientación técnica. Sabemos lo que vendemos.
Te acercan los colectivos linea 9, linea 158, linea 188, linea 520. En auto 10 minutos desde la estación Lanús y a 5 de Valentín Alsina.

Consulte por otros artículos relacionados. También tenemos, insumos 3D, electrónica, impresiones 3D y mucho más.
